Forms Serverの概要

2.1 概要

Forms Serverは、インターネット・コンピューティングの利点を最大限に実現するテクノロジを提供します。この章ではForms Serverアーキテクチャの概要から、特にフォームのインターネット上での配信に関する概要を提供します。

Forms Serverは、新規および従来のOracle Formsアプリケーションを、World Wide Web上に配置できるようにする新世代の開発ツールです。アプリケーションは、社内イントラネットや社外のエクストラネットまたはインターネット上に配置できます。

Forms Serverは、Oracle Formsアプリケーションを多層環境に配置するために最適化されたアプリケーションサーバーです。Oracle Developer Serverでは、Webの使用やアクセスが簡単なことを利用し、Webに単なる静的な情報公開メカニズムを超えた、複雑で動的なアプリケーションをサポートできる環境としての機能を与えます。

2.2 Forms Serverアーキテクチャ

Forms Serverでは3層のアーキテクチャを使用して、データベース・アプリケーションを配置します。図2-1は、Forms Serverアーキテクチャを構成する3層を示します。

クライアント層には、アプリケーションを表示し使用するWebブラウザが含まれます。
中間層は、アプリケーション・ロジックとサーバー・ソフトウェアが格納されるアプリケーション・サーバーです。
データベース層は、企業データが格納されるデータベース・サーバーです。

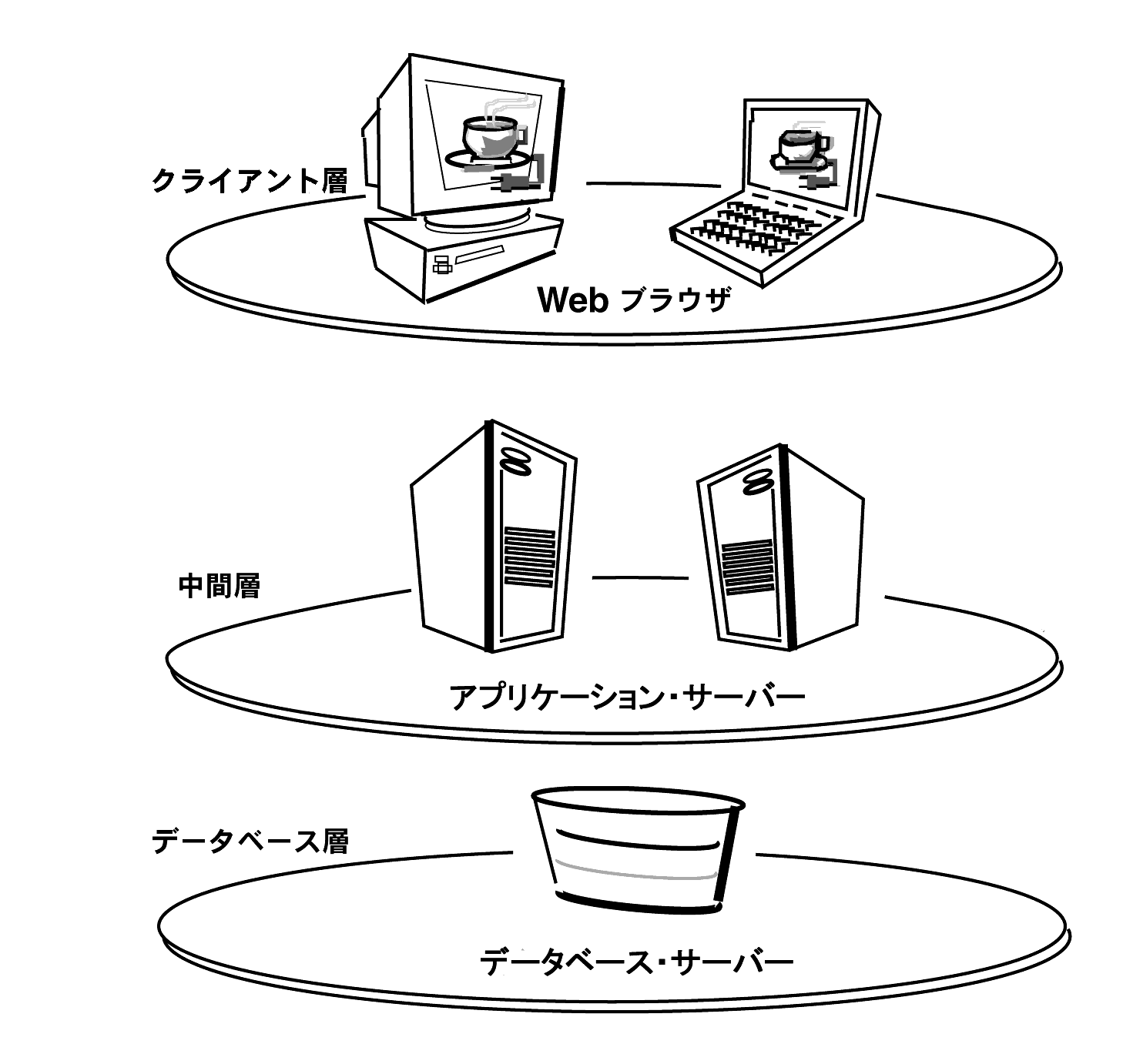

図2-1 Forms Serverアーキテクチャ

2.3 Forms Serverコンポーネント

Forms Serverは中間層のアプリケーション・サーバーで、複雑なトランザクション・フォーム・アプリケーションをインターネット上に配置します。開発者はOracle Forms Developerで新規アプリケーションを構築し、Forms Serverを使用してインターネット上に配置できます。また、開発者は従来のクライアント/サーバー型アプリケーションを、そのアプリケーション・コードを変更することなく3層のアーキテクチャに移行することもできます。

Forms Serverは図2-2に示されるように、3つの主要なコンポーネントで構成されます。

Formsアプレット クライアントに自動的にダウンロードされ、Webブラウザで参照します。
Forms Listener 中間層にあります。
Form Runtime Engine これも中間層にあります。

図2-2 Web上でフォームを実行する3層の構成

2.3.1 Formsアプレット

ユーザーがWeb上でフォーム・セッションを実行すると、Javaベースの小さなFormsアプレットがアプリケーション・サーバーから動的にダウンロードされて、自動的にJavaクライアント・マシンにキャッシュされます。

Formsアプレットは、Forms Server Runtimeエンジンにユーザー・インタフェースを提供します。拡張可能な最適化Javaアプレットとして、クライアントのWebブラウザのフレームワーク内で操作できます。項目間の移動や、チェックボックスにチェックを付ける処理は対話的に行われ、その際に生成される情報がビジュアルに返されます。アプリケーションの表示のみを行い、特定のアプリケーション・ロジックは含まれません。

フォームのサイズや複雑度にかかわらず、どのフォームに対しても同じJavaアプレット・コードを使用できます。これはWeb上に配置するアプリケーションやフォームごとに、Javaコードを記述する必要がないことを意味します。

2.3.2 Forms Listener

Forms ListenerはJavaクライアントと、Forms Server Runtimeプロセス間におけるブローカとして機能します。Javaクライアント・プロセスから接続リクエストを受け取り、Forms Server Runtimeプロセスを開始します。またリスナーはJavaクライアント完了後できるだけ早く接続できるように、実行するエンジンのプールを保持できます。

2.3.3 Forms Runtimeエンジン

Forms Runtimeエンジンはアプリケーション・ロジックと処理を管理します。Javaクライアントのためにデータベース接続を保持します。クライアント/サーバー・モードで実行するのに使用されたのと同じフォーム、メニューおよびライブラリ・ファイルを使用します。これまでのクライアント・サーバー資産アプリケーションをインターネット上に配置するのに、アプリケーション・コードの変更は必要ありません。

Forms Runtimeエンジンは2つの役割を果たします。クライアントのブラウザと通信するときは、クライアントからのリクエストを処理するサーバーとして機能します。データベース・サーバーと通信するときは、要求されたデータをデータベース・サーバーに対して問い合せるクライアントとして機能します。

2.4 Forms Serverの動き

Web上でFormsアプリケーションの実行を開始するには、Java対応のWebブラウザを使用して、URLにアクセスします。Forms Serverに関するプロセス・フロー中に発生する一連のイベントが、図2-3とそれに続く記述で説明されています。

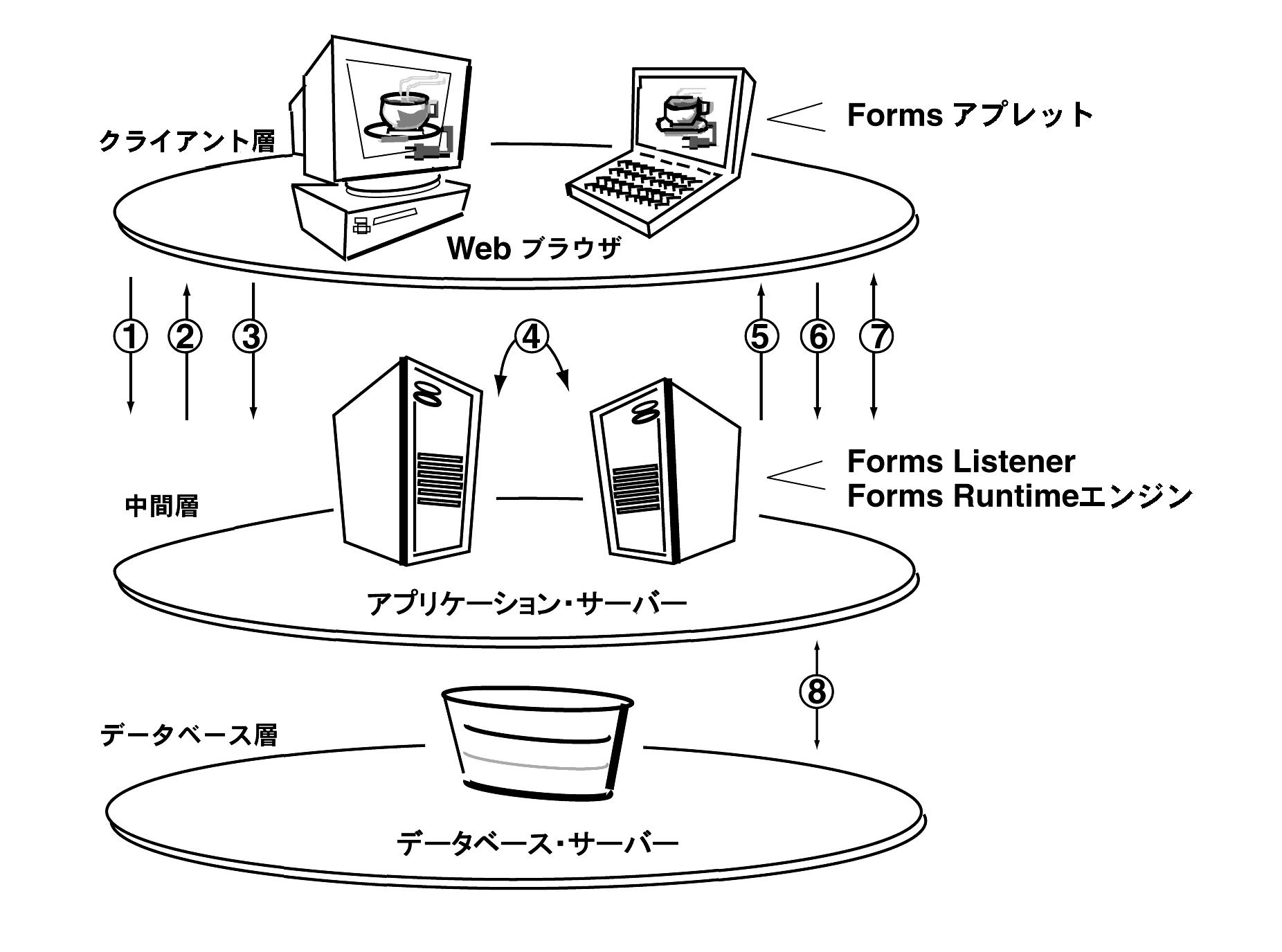

図2-3 Forms Serverプロセスのフロー

ユーザーがWeb上でFormsアプリケーションを実行するとき、次のイベントが順に起こります。

ユーザーがFormsアプリケーションの実行を指示するHTMLページのURLにアクセスします。
そのHTMLページがWebブラウザにダウンロードされます。必要であれば、クライアントはFormsアプレットを含むJavaアーカイブ・ファイルもダウンロードします。Formsアプレットがインスタンス化され、HTMLぺージからのパラメータを使用して実行するFormsアプリケーションが決定されます。
FormsアプレットはForms Listener（Formsアプレットをダウンロードしたマシンの特定のポートに存在します）にリクエストを送信します。
Forms ListenerはForms Runtimeエンジンに連絡して、Forms Server Runtimeプロセスに接続します。HTMLページに含まれている場合は、Formsコマンド・ライン・パラメータ（フォーム名、ユーザーIDおよびパスワード、データベースSID、メニュー名などの）および任意のユーザー定義Form Builderパラメータが、Forms Listenerによってプロセスに渡されます。
リスナーはRuntimeエンジンとの接続を確立して、接続情報をFormsアプレットに送信します。
その後Formsアプレットは、Runtimeエンジンとの直接接続を確立します。
この時点でFormsアプレットとRuntimeエンジンは通信を直接開始し、他のユーザーからの開始リクエストを受け取れるようにリスナーを開放します。Formsアプレットはアプリケーションのユーザー・インタフェースを、ユーザーのWebブラウザのメイン・ウィンドウに表示します。
Runtimeエンジンで実行中のアプリケーションは、データベースと直接通信します。
